產品介紹：產 品 簡 介:KXC805系列超聲波流量計是依據ISO4064-2014、GB/T778-2018 新推出的一款高度集成的雙聲道，四聲道超聲波水表。 該系列超聲波流量計具有高量程比，超低耗電，工作穩定可靠等優點。流量計的每一個零部件都具有IP68 防護等級，可運用于各種惡劣的工……
產 品 簡 介:

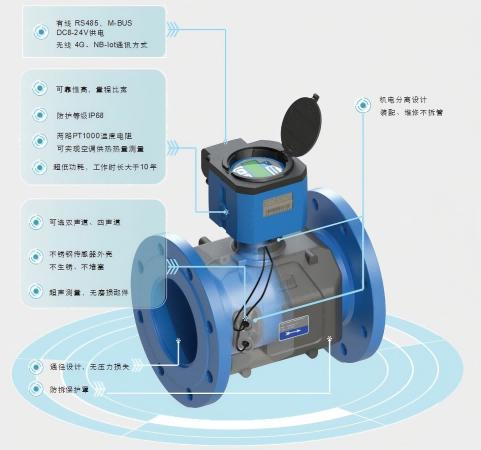

KXC805 系列超聲波流量計是依據 ISO4064-2014、GB/T778-2018 新推出的一款高度集成 的雙聲道，四聲道超聲波水表。
該系列超聲波流量計具有高量程比，超低耗電，工作穩定可靠等優點。流量計的每一個零部件 都具有 IP68 防護等級，可運用于各種惡劣的工作環境，廣泛應用于城市供水，水資源管理，農業灌 溉，園林綠化，工業生產等行業，是水計量技術的一次重大革新。
技術參數:
項目 |
參數 |
執行標準 |
ISO4064-2014 、GBT778-2018 |
準確度等級 |
1級 |
測量流體 |
水、污水、海水（其他液體需定制），并且充滿管道 |
流體溫度 |
0.1-30 ℃ |
工作環境 |
溫度： -30-45℃；濕度*( RH ) |
承受壓力 |
1.6MPa，可選2.5MPa。 |
壓力損失 |
DN15-DN40 △P40;≥DN50 △P10 |
上游流場敏感度等級 |
U3 |
下游流場敏感度等級 |
D0 |
氣候和機械環境*等級 |
C 級 |
電磁兼容性等級 |
E2級 |
通信接口 |
RS485/USART/紅外，可選配M-BUS；4G、 NB-lot無線傳輸 |
輸出信號 |
可選配OCT、4-20mA |
供電電源 |
2節內置鋰電池（3.6V,8Ah)/外接DC8-24V直流電源 |
防護等級 |
IP68 |
本地顯示 |

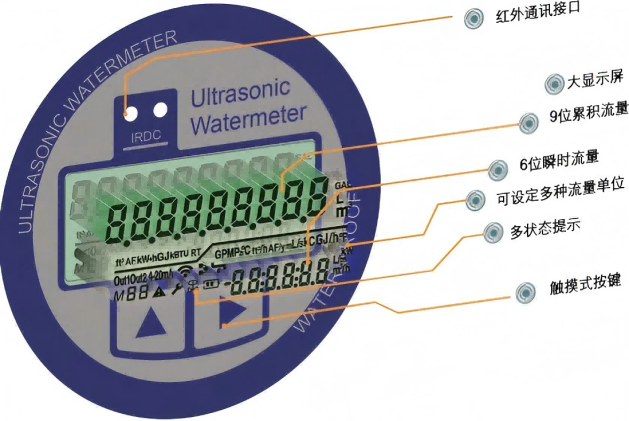

雙行顯示包括9位累積量， 6位瞬時流量，以及各種狀態提示符及單位 |
數據存儲 |
采用鐵電存儲參數，自動記錄前31個月前31日的累積流量 |
測流周期 |
測量狀態： 1次/秒(可設定)；檢定狀態： 4次/秒 |
功耗 |
標準狀態 < 30uA，*長可連續工作*以上 |
材質 |
測量管體：碳鋼(傳感器處不銹鋼)；傳感器： PEEK；防護罩：尼龍+玻纖 |
規格齊全
工業級小口徑超聲波流量計(DN15-DN40) 管體材質：銅 ，可 選不銹鋼304、不銹鋼316
DN15-DN40 銅
DN15-DN40不銹鋼
雙聲道超聲波流量計(DN50-DN1000)
管體材質：碳鋼 (探頭部分為不銹鋼304)可 選不銹鋼304、 不銹鋼 316
DN50-DN150
DN200-DN100
四聲道超聲波流量計(DN80-DN1000)
管體材質：碳鋼(探頭部分為不銹鋼304), 可選不銹鋼304、不銹鋼316
DN200-DN1000
DN80-DN150
流量范圍:
單聲道工業級小口徑流量計（R=200)
公稱直徑 （mm） |
量程比 R |
流 量 （ m³/h） |
||||
始動流量 |
*小流量Q1 |
分界流量Q2 |
常用流量Q3 |
過載流量Q4 |
||
DN15 |
200 |
0.0031 |
0.0125 |
0.0200 |
2.5000 |
3.1250 |
DN20 |
200 |
0.0050 |
0.0200 |
0.0320 |
4.0000 |
5.0000 |
DN25 |
200 |
0.0079 |
0.0315 |
0.0504 |
6.3000 |
7.8750 |
DN32 |
200 |
0.0200 |
0.0800 |
0.1280 |
16.0000 |
20.0000 |
DN40 |
200 |
0.0313 |
0.1250 |
0.2000 |
25.0000 |
31.2500 |
雙聲道大口徑流量計（R=100)
公稱直徑 （mm） |
量程比 R |
流 量 （ m³/h） |
||||
始動流量 |
*小流量Q1 |
分界流量Q2 |
常用流量Q3 |
|||
DN50 |
100 |
0.100 |
0.400 |
0.640 |
40 |
|
DN65 |
100 |
0.158 |
0.630 |
1.008 |
63 |
|
DN80 |
100 |
0.250 |
1.000 |
1.600 |
100 |
|
DN100 |
100 |
0.400 |
1.600 |
2.560 |
160 |
|
DN125 |
100 |
0.625 |
2.500 |
4.000 |
250 |
|
DN150 |
100 |
1.000 |
4.000 |
6.400 |
400 |
|
DN200 |
100 |
1.575 |
6.300 |
10.080 |
630 |
|
DN250 |
100 |
2.500 |
10.000 |
16.000 |
1000 |
|
DN300 |
100 |
4.000 |
16.000 |
25.600 |
1600 |
|
DN350 |
100 |
4.000 |
16.000 |
25.600 |
1600 |
|
DN400 |
100 |
6.250 |
25.000 |
40.000 |
2500 |
|
DN450 |
100 |
6.250 |
25.000 |
40.000 |
2500 |
|
DN500 |
100 |
10.000 |
40.000 |
64.000 |
4000 |
|
DN600 |
100 |
15.750 |
63.000 |
100.000 |
6300.000 |
|
DN700 |
100 |
25.000 |
100.000 |
160.000 |
10000.000 |
|
DN800 |
100 |
25.000 |
100.000 |
160.000 |
10000.000 |
|
DN900 |
100 |
40.000 |
160.000 |
256.000 |
16000.000 |
|
DN1000 |
100 |
50.000 |
200.000 |
320.000 |
20000.000 |
|
DN1200 |
100 |
62.500 |
250.000 |
400.000 |
25000.000 |
|
四聲道大口徑流量計（R=200)
公稱直徑 （mm） |
量程比 R |
流 量 （ m³/h） |
||||
始動流量 |
*小流量Q1 |
分界流量Q2 |
常用流量Q3 |
過載流量Q4 |
||
DN80 |
200 |
0.125 |
0.500 |
0.800 |
100.000 |
125.000 |
DN100 |
200 |
0.200 |
0.800 |
1.280 |
160.000 |
200.000 |
DN125 |
200 |
0.313 |
1.250 |
2.000 |
250.000 |
312.500 |
DN150 |
200 |
0.500 |
2.000 |
3.200 |
400.000 |
500.000 |
DN200 |
200 |
0.788 |
3.150 |
5.040 |
630.000 |
787.500 |
DN250 |
200 |
1.250 |
5.000 |
8.000 |
1000.000 |
1250.000 |
DN300 |
200 |
2.000 |
8.000 |
12.800 |
1600.000 |
2000.000 |
DN350 |
200 |
2.000 |
8.000 |
12.800 |
1600.000 |
2000.000 |
DN400 |
200 |
3.125 |
12.500 |
20.000 |
2500.000 |
3125.000 |
DN450 |
200 |
3.125 |
12.500 |
20.000 |
2500.000 |
3125.000 |
DN500 |
200 |
5.000 |
20.000 |
32.000 |
4000.000 |
5000.000 |
DN600 |
200 |
7.875 |
31.500 |
50.000 |
6300.000 |
7875.000 |
DN700 |
200 |
12.500 |
50.000 |
80.000 |
10000.000 |
12500.000 |
DN800 |
200 |
12.500 |
50.000 |
80.000 |
10000.000 |
12500.000 |
DN900 |
200 |
20.000 |
80.000 |
128.000 |
16000.000 |
20000.000 |
DN1000 |
200 |
25.000 |
100.000 |
160.000 |
20000.000 |
25000.000 |
DN1200 |
200 |
31.250 |
125.000 |
200.000 |
25000.000 |
31250.000 |
產寸品尺：
公稱直徑 （mm） |
外形尺寸（ mm） |
螺紋連接 |
有效螺紋 長度 |
重量 （估） kg |
壓力 等級 MPa |
|||||
L |
H1 |
H2 |
W1 |
W2 |
管段螺紋A |
接管螺紋B |
||||
DN15 |
165 |
14 |
123 |
57 |
130 |
G3/4B |
G3/4B |
10.0 |
1.5 |
1.6 |
DN20 |
195 |
18 |
125 |
57 |
130 |
G1B |
G1B |
12.5 |
1.5 |
1.6 |
DN25 |
160 |
22 |
127.5 |
57 |
130 |
G11/4B |
G11/4B |
13.0 |
1.5 |
1.6 |
DN32 |
180 |
25 |
130 |
57 |
130 |
G11/2B |
G11/2B |
14.5 |
2.0 |
1.6 |
DN40 |
200 |
33.5 |
134 |
57 |
130 |
G2B |
G2B |
16.0 |
2.2 |
1.6 |
公稱直徑 （mm） |
外形尺寸（ mm） |
法蘭尺寸 |
壓力 等級 |
重量 （估） kg |
|||||||||
L |
H1 |
H2 |
W1 |
W2 |
外徑 D |
螺栓孔中 心圓直徑 D1 |
螺栓孔 直徑*數量 φ*n |
密封面 |
法蘭 厚度C |
||||
D2 |
f |
||||||||||||
DN50 |
200 |
82.5 |
180 |
82.5 |
108 |
165 |
125 |
18*4 |
102 |
2 |
19 |
1.6 |
10.0 |
DN65 |
200 |
92.5 |
189 |
92.5 |
108 |
185 |
145 |
18*4 |
122 |
2 |
20 |
1.6 |
11.5 |
DN80 |
225 |
100 |
197 |
100 |
108 |
200 |
160 |
18*8 |
138 |
2 |
20 |
1.6 |
13.5 |
DN100 |
250 |
110 |
207 |
110 |
110 |
220 |
180 |
18*8 |
158 |
2 |
22 |
1.6 |
18.5 |
DN125 |
275 |
125 |
220 |
125 |
125 |
250 |
210 |
18*8 |
188 |
2 |
22 |
1.6 |
23.5 |
DN150 |
300 |
142.5 |
233 |
142.5 |
142.5 |
285 |
240 |
22*8 |
212 |
2 |
24 |
1.6 |
30.0 |
公稱直徑 （mm） |
外形尺寸（ mm） |
法蘭尺寸 |
壓力 等級 |
重量 （估） kg |
|||||||||
L |
H1 |
H2 |
W1 |
W2 |
外徑 D |
螺栓孔中 心圓直徑 D1 |
螺栓孔 直徑*數量 φ*n |
密封面 |
法蘭 厚度C |
||||
D2 |
f |
||||||||||||
DN200 |
350 |
170 |
257 |
170 |
170 |
340 |
295 |
22*12 |
268 |
2 |
26 |
1.6 |
35.5 |
DN250 |
450 |
200.5 |
284.5 |
200.5 |
200.5 |
405 |
355 |
26*12 |
320 |
2 |
29 |
1.6 |
58 |
DN300 |
500 |
230 |
310 |
230 |
230 |
460 |
410 |
26*12 |
378 |
2 |
32 |
1.6 |
76 |
DN350 |
550 |
260 |
350 |
260 |
260 |
520 |
470 |
26*16 |
438 |
4 |
35 |
1.6 |
108 |
DN400 |
600 |
290 |
380 |
290 |
290 |
580 |
525 |
30*16 |
490 |
4 |
38 |
1.6 |
