26G高頻雷達物（液）位計

大中小

2022.11.16

閱讀：1324次

安裝要求

安裝在直徑的1/4處或1/6處。

注：距離罐壁*小距離應為罐高的1/10。

注：①基準面 ②容器*或?qū)ΨQ軸

l錐形罐頂部平面，可裝在罐頂正中間，可*測量到錐形底部。

l 有料堆時天線要垂直對準料面。若料面不平，堆角大必須使用萬向法蘭來調整喇叭角度使喇叭盡量對準料面（由于傾斜的固體表面會造成回波衰減，甚至丟失信號的問題）

一電氣連接

l 供電電壓

(4～20) mA/HART（兩線制）

供電電源和輸出電流信號共用一根兩芯屏蔽電纜線。具體供電電壓范圍參見技術數據。對于本安型須在供電電源與儀表之間加一個*柵。

（4～20) mA/HART（四線制）

供電電源和電流信號分開，各自分別使用一根電纜線。具體供電電壓范圍參見技術數據。RS485/Modbus

供電電源和Modbus信號線分開各自分別使用一根屏蔽電纜線，具體供電電壓范圍參見技術數據。

l *指導

請遵守當?shù)仉姎獍惭b規程的要求！

請遵守當?shù)貙?duì)人員健康和*的規程要求。所有對儀表電氣部件的操作必須由經過正規培訓的專業人員完成。

請檢查儀表的銘牌*產品規格符合您的要求。請*供電電壓與儀表銘牌上的要求一致。

l 防護等級

本儀表完全滿足防護等級IP66/67的要求，請*電纜密封頭的防水性。

如何*安裝滿足IP67的要求：

請*密封頭未受損。

請*電纜未受損。請*所使用的電纜符合電氣連接規范的要求。在進入電氣接口前，將電纜向下彎曲，以*水不會流入殼體，請擰緊電纜密封頭，請將未使用的電氣接口用盲堵堵緊。

二儀表調試

l 三種調試方法

① 顯示/按鍵

① 上位機調試

② HART手持編程器

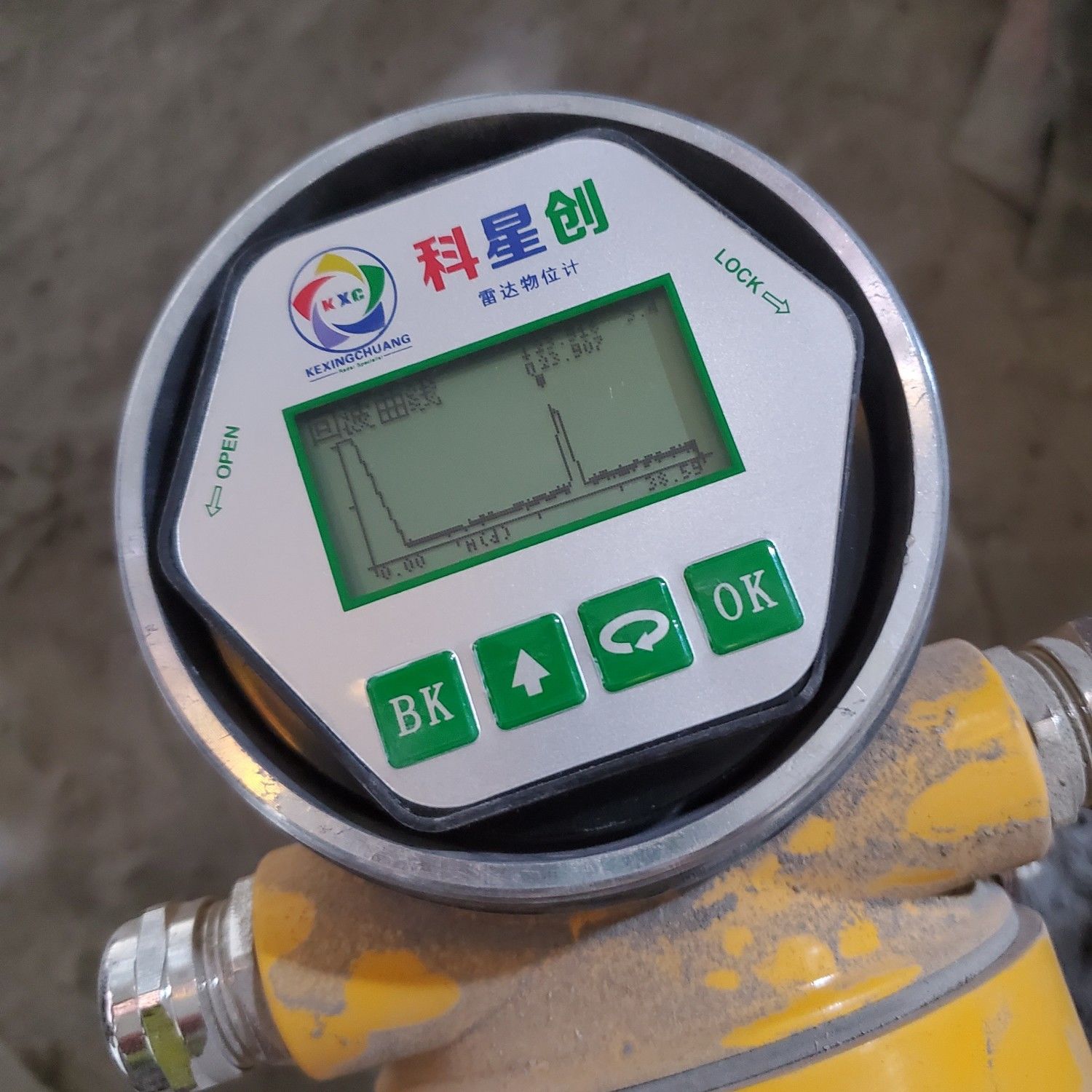

l 顯示/按鍵

通過顯示屏幕上的4個按鍵對儀表進行調試。調試菜單的語言可選。調試后，一般就只用于顯示，透過玻璃視窗可以非常清楚地讀出測量值。

顯示/按鍵

① 液晶顯示

② 按鍵

l 上位機調試

通過HART與上位機相連

① RS232接口／或USB接口

② 雷達物位計

③ HART適配器

④ 250Ω電阻

HART 手持編程器編程

① HART手持編程器

② KXC雷達物位計

③ 250Ω電阻

1.1 低位調整

低位調整用于量程設置。

它與高位調整一起決定了電流輸出線性對應關系的比例。在主菜單中，當菜單號為1時，按OK鍵，進入基本設置子菜單

按OK鍵，進入編程低位百分比，參見前述參數編輯方法中字符/數字參數編程方法編輯百分比值及距離值。編輯完成后，按OK鍵確認，按BK鍵放棄編程。

1.2高位調整

高位調整用于量程設置。它與低位調整一起決定了電流輸出線性對應關系的比例。當液晶顯示菜單號為1.1時，按è鍵進入高位調整

1.3 物料性質

當液晶顯示菜單號為1.2號，按è鍵進入物料性質編程，液晶顯示。

物料性質菜單用于選擇固體，液體或微DK，從面進一步確定物料的其他一些影響測量的性質

1.2.1物位快速變化

當物料性質選擇液體或固體時，按OK鍵進入快速變貨菜單，液晶顯示

1.2.2首波選擇

當物料性質選擇液體或固體時，液晶顯示菜單為1.3.1時用è鍵選擇下一個菜單進入首波選擇菜單，液晶顯示

1.2.3首波選擇

當物料性質選擇液體或固體時，液晶顯示菜單為1.3.1時用è鍵選擇下一個菜單進入首波選擇菜單，液晶顯示

按è鍵選擇對首波的處理。方法共有5種：

正常：對首波幅度不做處理（默認值）

減弱：首波幅度減弱10dB

稍強：首波幅度增強10dB

較強：首波幅度增強20dB

*強：首波幅度增強40dB

1.2.4（液體）表面波動

當物料性質為液體時，液晶顯示菜單為1.3.2時，用è鍵選擇下一個菜單進入表面波動菜單，液晶顯示

1.2.4（固體）堆角大

當物料性質為固體時，當液晶顯示菜單為1.3.2時，用è鍵選擇下一個菜單進入堆角大菜單，液晶顯示

1.2.5（液體）泡沫

當液晶顯示菜單為1.3.3時用è鍵選擇下一個菜單進入液位泡沫菜單，液晶顯示

1.3.4（固體）粉塵強

當液晶顯示菜單為1.3.3時用è鍵選擇下一個菜單進入粉塵強選擇菜單，液晶顯示

1.3.5DK值小

當液晶顯示1.3.4時，按OK鍵進入DK值調整設置菜單，液晶顯示

按è鍵選擇“是”，用于DK值小時的測量設定，液晶顯示如下，這時需要人工輸入一個準確的空罐空高值，該值用于判斷罐底的位置，以減少罐底的反射

1.3.6 定標量單位

當液晶顯示菜單號為1.5時，按è鍵，進入定標量單位設置菜單，液晶顯示

按OK鍵進入?yún)?shù)選擇狀態，用è鍵選擇不同量綱，按OK鍵確認，并進一步選擇相應的顯示單位，再用OK鍵確認。當選擇線性輸出映射后，用于指定具體映射關系。

1.3.7定標

當液晶顯示菜單號為1.6時，按è鍵，進入定標設置菜單，液晶顯示

按OK鍵，參數域反黑，用[é]鍵設置小數點位置，用OK鍵確認，0%對應的參數域反黑，用[é]鍵及è鍵設置參數，按OK鍵確認，用同樣的方法設置*對應值。

1.3.8量程設定

為了得到正確的測量結果，需設置儀表的量程范圍，當菜單號顯示為1.7時按è鍵進入量程設定菜單，液晶顯示

按OK鍵，對應參數+-反黑，用[é]鍵及è鍵設置參數，按OK鍵確認。

1.3.9盲區范圍

當在距離傳感器表面較近處有固定障礙物干擾測量，且*大料高不會到達障礙物時，可用盲區范圍的設置功能來避免測量錯誤。當液晶顯示菜單號為1.8時，按è鍵進入盲區范圍設置菜單，液晶顯示。

1.4.0 顯示內容

進入顯示方式編程，液晶顯示

表示當前顯示內容的參數是空高，即儀表顯示測量的空高值。按OK鍵，進入編輯狀態，液晶顯示

用è鍵將箭頭移動至所需參數項，按OK鍵確認。編輯完成后，按BK鍵退出顯示編程，返回上一級菜單。

1.4.1LCD對比度調節

當液晶顯示菜單號2.1時，按è鍵，進入LCD對比度調節菜單，顯示

用[é]鍵及è鍵來增大或減小對比度，之后用OK鍵確認調節并保存結果

1.4.2回波曲線

當液晶顯示菜單號3.3時，按è鍵，液晶顯示所選擇的曲線。

曲線縮放功能

曲線縮放用于在時間軸和幅度上放大曲線，以便于更清楚地觀察。

在液晶顯示曲線時，按OK鍵，進入曲線縮放編輯菜單。顯示

當選擇X軸縮放旱，按[é]鍵移動起始點至所需位置，按OK鍵確認：再按[é]鍵移動終止點至所需位置，按OK鍵確認，此時所選區域曲線被放大至全屏。按BK鍵，退出曲線顯示。

1.4.3仿真

仿真功能是4…20mA電流的仿真輸出。用于檢驗儀表電流輸出功能是否正常。同時，也可用于系統調試。當液晶顯示菜單號3.4時，按è鍵，進入仿真狀態，液晶顯示

用è鍵選擇電流輸出映射方式，按OK鍵確認，進入相應的設置菜單，完成數值設置后，按OK鍵確認，此時，相應的電流輸出設置值所對應的電流值。

注：三個備選菜單項說明

百分比：按給定的百分比值輸出電流。如*對應輸出20mA,0%對應輸出4mA。

電流：按給定的電流值輸出電流。如16.6mA對應輸出16.6mA。

空高：按給定的空高值輸出電流。（該值與電流值的對應關系由1.1低位調整、1.2高位調整及1.5輸出映射所決定）

1.4.4虛假回波

當測量范圍內有固定障礙物干擾測量時，可用虛假回波學習的功能來克服其影響。當液晶顯示主菜單號為4時，按OK鍵，進入服務子菜單，顯示

提示輸入真實回波距離值，輸入距離值后，按OK鍵確認，液晶顯示請等待，儀表進行虛假回波的學習，完成后退到虛假回波學習菜單。

注：更新虛假回波曲線和新建虛假回波曲線的區別：新建虛假回波曲線在真實回波之后的虛假回波曲線清零，而更新虛假回波曲線在真實回波之后的虛假回波曲線保持不變。

若要編輯虛假回波曲線，按è鍵，將箭頭移動到所需條目前，按OK鍵確認，該功能可對已建立的虛假回波進行編輯或改動以適應特殊工況的要求，進入虛假回波編輯后的界面如下：（注：本菜單需要專業人員操作）

曲線編輯每次兩點，始點和終點為欲編輯曲線位置坐標，其后對應的幅度數值就是要修改的數值（注：當距離坐標輸入或修改后，其后對應的幅度會自動根據當前保存的數據更新，用以作為幅度修改的參考）；兩對坐標修改完成后，按OK鍵確認此次修改；儀表將根據輸入的兩個點自動連成直線生成新的虛假回波曲線，替代原曲線；按OK鍵確認后，界面會顯示經本次修改的虛假回波曲線，以供參考，這時按BK可返回以上編輯界面繼續編輯，當確認虛假回波編輯已達到工況要求，可再按BK鍵退出虛假回波編輯菜單，這時界面顯示如下：

1.1.5電流輸出

此項設置用于設置電流輸出方式

輸出模式

輸出模式用于選擇4-20mA或20-4mA輸出方式。4-20mA表示低料位對應4mA，高料位對應20mA；20-4mA表示低料位對應20mA，高料位對應4mA。在液晶顯示電流輸出選擇菜單4.2時，按è鍵，將箭頭移動到輸出模式處，按OK鍵確認，顯示

故障模式

按è鍵，選擇所需設置，按OK鍵確認選擇。

故障模式用于選擇當有故障報警時，輸出電流可不改變、輸出20.5mA、22 mA或<3.8 mA。在液晶顯示電流輸出選擇菜單4.2時，按è鍵，將箭頭移動到故障模式處，按OK鍵確認，液晶顯示

*小電流

*小電流用于選擇輸出*小電注為4mA或3.8 mA。在液晶顯示電流輸出選擇菜單4.2時，按è鍵，將箭頭移動到*小電流處，按OK鍵確認，液晶顯示

1.1.6 距離偏量

距離偏量設置用于，修改儀表測量誤差值為實際空高值與顯示值之差，當液晶顯示號碼菜單號4.8時，按è鍵，進入距離偏量菜單設置，顯示

1.1.7信息

信息菜單包括了儀表有關生產的基本信息，如產品序列號、生產日期、軟件版本號等。當液晶顯示主菜單時，按è鍵，將箭頭移至信息項，液晶顯示
